ER3108GW VPN设置
- 0关注
- 1收藏，1364浏览
问题描述：
IP不是固定的，想要设置VPN，怎样给路由设置域名并设置拨号端绑定域名？设置后对端地址是填路由域名吗？
- 2020-07-23提问
- 举报
-
(0)
最佳答案
您好，请知：
关于有一端为非固定IP的VPN组网，可使用ipsec + IKE野蛮模式。
以下是IPSEC VPN的配置要点，请参考：
9.6 一对一IPSec VPN配置举例
9.6.1 组网需求
在Router A（采用ER3108G）和Router B（采用ER3108G）之间建立一个安全隧道，对客户分支机构A所在的子网（192.168.1.0/24）与客户分支机构B所在的子网（172.16.1.0/24）之间的数据流进行安全保护。
安全协议采用ESP协议，加密算法采用3DES，认证算法采用SHA1。
9.6.2 组网图

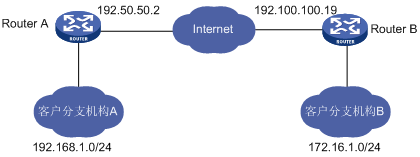

图9-5 组网示意图
9.6.3 设置步骤
1. 设置Router A

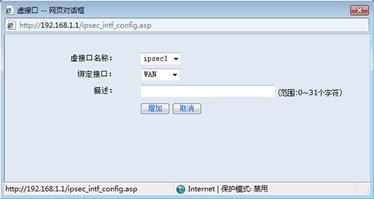

1. 选择“VPN→IPSEC VPN→虚接口”。单击<新增>按钮，在弹出的对话框中选择一个虚接口通道，并将其与对应的出接口进行绑定，单击<增加>按钮完成操作 |
|

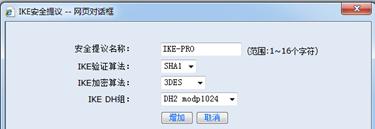

2. 选择“VPN→IPSEC VPN→IKE安全提议”。单击<新增>按钮，在弹出的对话框中输入安全提议名称，并设置验证算法和加密算法分别为SHA1、3DES，单击<增加>按钮完成操作 |
|

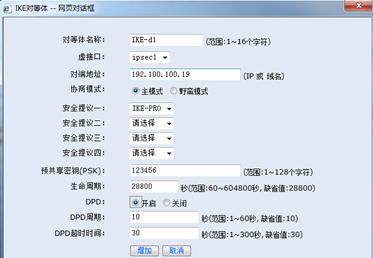

3. 选择“VPN→IPSEC VPN→IKE对等体”。单击<新增>按钮，在弹出的对话框中输入对等体名称，选择对应的虚接口ipsec1。在“对端地址”文本框中输入Router B的IP地址，并选择已创建的安全提议等信息，单击<增加>按钮完成操作 |
|

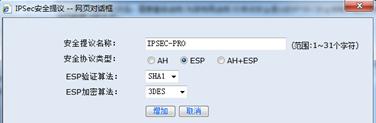

4. 选择“VPN→IPSEC VPN→IPSec安全提议”。单击<新增>按钮，在弹出的对话框中输入安全提议名称，选择安全协议类型为ESP，并设置验证算法和加密算法分别为SHA1、3DES，单击<增加>按钮完成操作 |
|
5. 选择“VPN→IPSEC VPN→IPSec安全策略”。选中“启用IPSec功能”复选框，单击<应用>按钮生效。单击<新增>按钮，在弹出的对话框中输入安全策略名称，在“本地子网IP/掩码”和“对端子网IP/掩码”文本框中分别输入客户分支机构A和B所处的子网信息，并选择协商类型为“IKE协商”、对等体为“IKE-d1”、安全提议为“IPSEC-PRO”，单击<增加>按钮完成操作 |
|

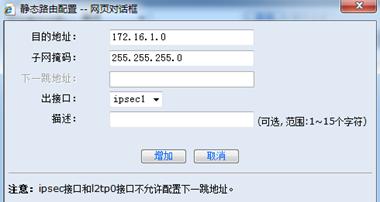

6. 为经过IPSec VPN隧道处理的报文设置路由，才能使隧道两端互通（一般情况下，只需要为隧道报文配置静态路由即可）：选择“高级设置→路由设置→静态路由”，单击<新增>按钮，在弹出的对话框中设置目的地址、子网掩码等信息 |
|
2. 设置Router B
在对端Router B上，IPSec VPN的配置与Router A是相互对应的。因此，除了对等体的对端地址以及安全策略中的本地子网、对端子网需要做相应修改，其他的设置均一致。此处略。
3. 查看VPN状态
两端均设置完成后，您可以通过选择路由器的“VPN→IPSEC VPN→安全联盟”页面，并单击<刷新>按钮来查看相应的隧道是否已成功建立。
具体的用户手册链接如下：
https://www.h3c.com/cn/Service/Document_Software/Document_Center/Routers/Catalog/ER/ER3108G/
- 2020-07-23回答
