PPPoE

8.1  概述

PPPoE是Point-to-Point Protocol over Ethernet的简称。PPPoE协议采用Client/Server方式，它将PPP报文封装在以太网帧之内，在以太网上提供点对点的连接。

AP设备上运行了PPPoE Client功能后，可以通过一个远端接入设备连入因特网，并可以实现对接入的每个AP设备进行控制、计费等。

PPPoE有两个阶段：Discovery阶段和PPP Session阶段，具体如下：

·              Discovery阶段

当一个客户端想开始PPPoE进程的时候，它必须先识别接入端的以太网MAC地址，建立PPPoE的SESSION ID。这就是Discovery阶段的目的。

·              PPP Session阶段

当PPPoE进入Session阶段后PPP报文就可以作为PPPoE帧的净荷封装在以太网帧发到对端，SESSION ID必须是Discovery阶段确定的ID，MAC地址必须是对端的MAC地址，PPP报文从Protocol ID开始。在Session阶段，客户端或服务器任何一方都可发PADT（PPPoE Active Discovery Terminate，PPPoE活动发现终止）报文通知对方结束本Session。

关于PPPoE的详细介绍，可以参考RFC2516。

图8-1 PPPoE组网图

8.2  配置PPPoE Client

(1)      在导航栏中选择“网络 > PPPoE”，默认进入“Client信息”页签的页面，如下图所示。

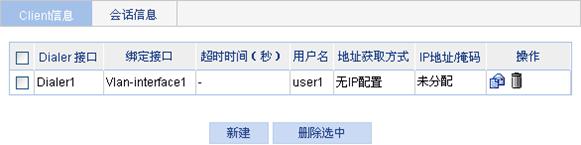

图8-2 Client信息

(2)      单击<新建>按钮，进入新建PPPoE Client页面，如下图所示。

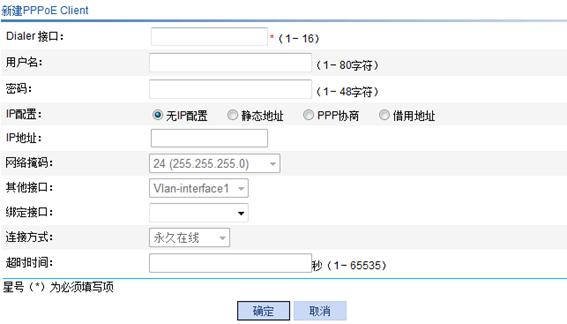

图8-3 新建PPPoE Client

(3)      配置PPPoE Client的信息，详细配置如下表所示。

(4)      单击<确定>按钮完成操作。

表8-1 新建PPPoE Client的详细配置

8.3  查看PPPoE Client会话统计信息

(1)      在导航栏中选择“网络 > PPPoE”。

(2)      单击“会话信息”页签。

(3)      选择会话信息查看类型为“统计信息”，页面如下图所示。

(4)      查看PPPoE Client会话统计信息，详细说明如下表所示。

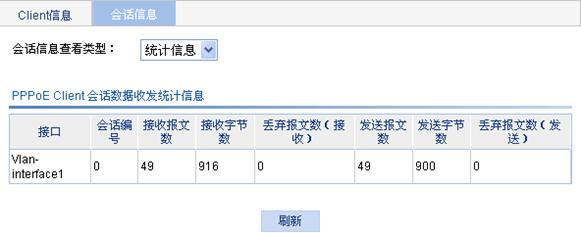

图8-4 会话统计信息

表8-2 PPPoE Client会话统计信息的详细说明

8.4  查看PPPoE Client会话概要信息

(1)      在导航栏中选择“网络 > PPPoE”。

(2)      单击“会话信息”页签，进入会话信息查看页面。

(3)      选择会话信息查看类型为“概要信息”。

(4)      查看PPPoE Client会话概要信息，详细说明如下表所示。

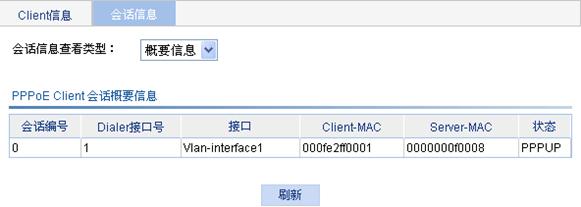

图8-5 会话概要信息

表8-3 PPPoE Client会话概要信息的详细说明

8.5  PPPoE Client典型配置举例

1. 组网需求

如下图所示，配置AP实现PPPoE Client的功能，能够与PPPoE Server建立PPPoE互通。

图8-6 PPPoE Client配置组网图

2. 配置步骤

(1)      配置PPPoE Client。

步骤1：在AP的导航栏中选择“网络 > PPPoE”，默认进入“Client信息”页签的页面。

步骤2：单击<新建>按钮。

步骤3：进行如下配置，如下图所示。

·              输入Dialer 接口为“1”。

·              输入用户名为“user1”。

·              输入密码为“hello”。

·              选择IP配置为“PPP协商”。

·              选择绑定接口为“Vlan-interface1”。

·              选择连接方式为“永久在线”。

步骤4：单击<确定>按钮完成操作。

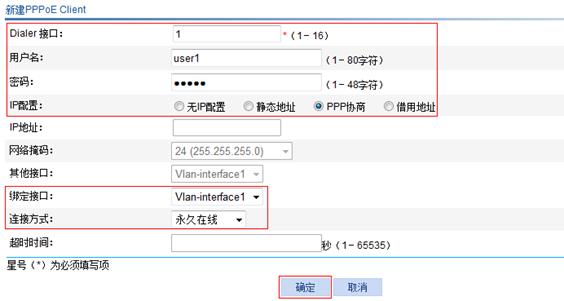

图8-7 新建PPPoE Client

(2)      配置PPPoE Server。

PPPoE Server上需要启用PPPoE协议、配置与Client上的配置相同的PPPoE用户和密码、为PPP对端分配的IP地址等，详细配置略。

3. 配置结果验证

在AP上查看PPPoE Client会话的概要信息。

步骤1：在AP的导航栏中选择“网络 > PPPoE”，单击“会话信息”页签。

步骤2：选择会话信息查看类型为“概要信息”。

步骤3：查看到PPP协商已完成，如下图所示。

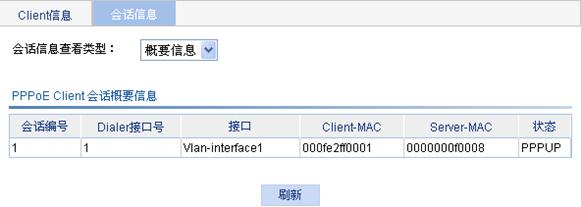

图8-8 查看PPPoE Client会话的概要信息

8.6  注意事项

配置PPPoE Client时需要注意，在“设备 > 接口管理”中创建的Dialer接口也可以在PPPoE Client的显示页面中显示出来，并且可以修改和删除，但是无法建立PPPoE Client会话。
