AC高可用组网
- 0关注
- 0收藏，93浏览
1. 调整IRF成员编号：irf member 1 renumber 2（按需修改）
2. 配置IRF物理端口：interface Ten-GigabitEthernet1/0/49，port link-mode bridge，irf-port 1/1，quit
3. 启用IRF：irf enable，保存配置后重启设备。
若设备不支持IRF，推荐VRRP+AC Hotstandby热备份方案，可同步认证用户表项、AP信息等，关键配置：
1. 主备AC配置VRRP组：
interface Vlan-interface100
vrrp vrid 1 virtual-ip 192.168.100.254
vrrp vrid 1 priority 120（主AC配置，备AC用默认优先级100）
2. 配置热备份及表项同步：
wlan hotstandby
peer ip-address 192.168.100.2（备AC业务IP）
hotstandby enable
wlan user-sync enable
典型案例：中小园区部署两台非IRF支持型AC，主AC承载AP管理与用户认证，备AC实时同步用户/AP数据；主AC故障时VRRP自动切换，备AC接管业务，用户无需重新认证，业务无中断。
重要提醒：配置前备份设备配置。
对于AC的高可用性，H3C目前最推荐的方案确实是IRF（智能弹性架构）。如果设备不支持，另一个成熟的官方推荐方案就是“VRRP + 1+1热备”。
这里为你整理了这两种主流方案以及其他的思路，你可以参考一下。
🎯 主流方案解析
✅ 方案一：IRF虚拟集群（支持设备首选）
这是体验最好的方案，能将两台AC虚拟成一台逻辑设备，实现真正的故障“无感”切换。一，跨设备链路聚合可充分利用带宽。

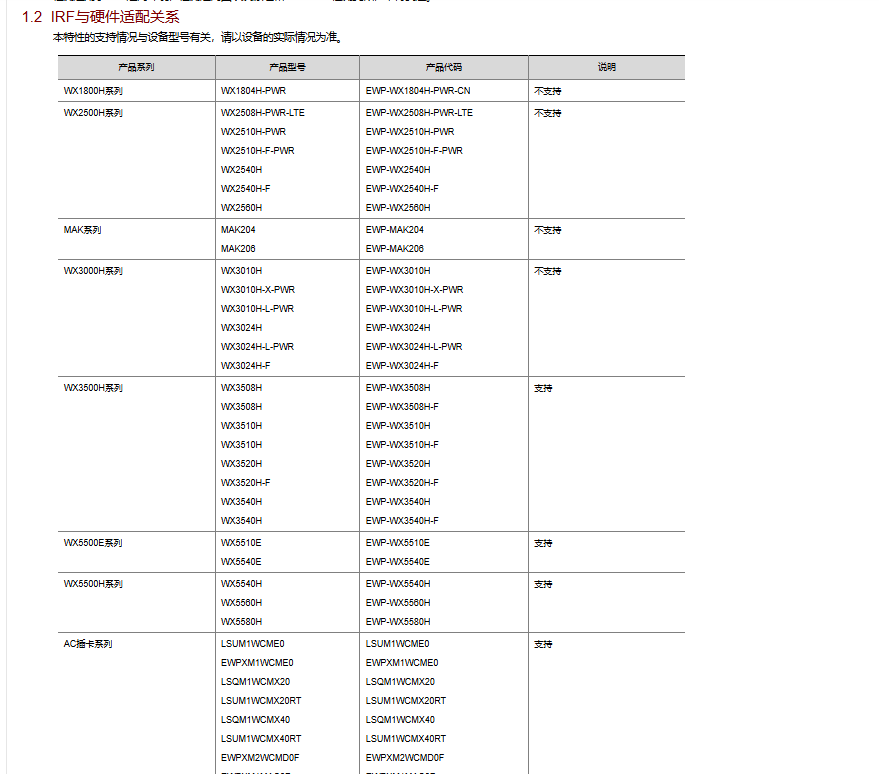

👎 主要限制：对设备型号有要求，仅支持同系列特定型号，且配置需重启设备🔧 关键配置：
- # 设置成员编号（两台设备需独立配置） irf member 1 renumber 2 # 将设备1的编号改为2 # 配置IRF端口并绑定物理端口 irf-port 1/1 port group interface Ten-GigabitEthernet1/0/49 # 绑定用于堆叠的物理端口 quit # 保存并激活 save irf-port-configuration active
✅ 方案二：VRRP + 1+1热备（不支持IRF首选）
这是不支持IRF时的标准替代方案。切换时备机会接管业务，用户无需重新认证，业务不中断-1。关键在于需要配置主备表项同步。
👍 关键优势：不依赖设备堆叠能力，部署灵活，能完美同步认证用户等业务表项。
👎 主要限制：切换速度相对IRF略慢，主备之间需要单独占用同步链路和设备资源。
🔧 核心配置逻辑：
VRRP组网：两台AC配置同一VRRP虚拟IP。主的优先级调高，保障网关切换。
无线业务热备：这是实现用户表项同步的关键。开启后，主AC会通过专用隧道实时向备AC同步用户信息。
wlan hotstandby peer ip-address 192.168.100.2 # 指定对端AC wlan hotstandby enable wlan user-sync global enable# 主备AC互指对方IP，建立同步通道并开启全局同步
📝 方案三：RBM双机热备（新一代方案）
RBM（Remote Backup Management，远程备份管理）是H3C主推的下一代高可用方案，可以作为高端场景的备选。
功能对比：相比传统VRRP+热备方案，RBM支持会话、NAT、VPN等全业务表项的同步，双主模式可负载分担，功能更强大。
适用场景：如果你的组网对高可用要求极高，且AC设备支持该功能，它将是比传统热备更强大的选择。
🔧 其他备选技术方案
除了上述主流方案，以下方案根据特定场景可作为补充或备选。
AP双链路备份：作为IRF和1+1热备的补充。AP同时与两台AC建CAPWAP隧道，主AC故障时AP快速切到备AC，无表项同步但有AP级保护。
N+1备份方案：适用于节省成本的场景。一台备AC为多台主AC提供冗余，但备AC需同步多份配置，切换速度较慢。
- 推荐方案：优先 IRF（同框 / 跨框）；
- 不支持 IRF 时：用 VRRP+RBM 双机热备，可以同步 AP 表项、在线用户、认证会话，有大量落地案例。
一、推荐：AC 高可用首选 IRF（智能弹性架构）
1. 适用场景
- 两台同型号 AC（如 WX5540H/WX5580H），版本一致，支持 IRF。
- 优点：1:1 冗余、表项完全同步、切换毫秒级、AP / 用户无感知。
2. 组网要点
- 两台 AC 做 IRF 堆叠（10G/40G 口互联）。
- 上行聚合到核心，下行 AP 全网发现、注册到 IRF 虚拟 IP。
- 所有配置（WLAN、认证、权限）在主设备统一配置，自动同步到从设备。
3. 能力
- ✅ 同步：AP 注册表项、在线用户表、802.1X/MAC/Portal 认证会话、DHCP 绑定、权限策略。
- ✅ 切换：主设备宕机，从设备毫秒级接管，在线用户不重连、不重新认证。
二、不支持 IRF 时：VRRP+RBM 双机热备（标准替代方案）
1. 技术组合
- VRRP：网关冗余，虚拟 IP 作为 AP 的注册地址。
- RBM（Remote Backup Management）：AC 间热备通道，同步会话与表项。
- WLAN 热备：AP 双链路、主备 AC 同步配置与用户表。
2. 组网图
3. 能同步哪些表项（重点）
- ✅ AP 注册信息（AP 状态、隧道、配置）
- ✅ 在线无线用户表（STA MAC/IP、WLAN、VLAN）
- ✅ 认证会话：802.1X、MAC、Portal、微信 / 短信认证（在线用户无需重认证）
- ✅ DHCP 绑定、ARP 表、会话表
- ✅ 权限策略、QoS、ACL
4. 典型配置（关键片段）
（1）VRRP 配置（主备一致，仅优先级不同）
# AC1（主）
interface Vlan-interface 10
ip address 192.168.1.1 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 priority 120
# AC2（备）
interface Vlan-interface 10
ip address 192.168.1.2 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 priority 100
（2）RBM 热备通道（双向）
# AC1
remote backup management
peer ip 192.168.1.2
enable
# AC2
remote backup management
peer ip 192.168.1.1
enable
（3）WLAN 热备（同步配置 + 用户表）
wlan hot-backup
enable
5. 切换效果（和 IRF 几乎一致）
- 主 AC 断电 / 宕机：
- VRRP 秒级切换（~1s）。
- RBM 同步的在线用户 / 认证会话直接接管，无需重连、无需重新认证。
- AP 隧道自动切换到备 AC，业务无中断。
6. 实际案例（已大量落地）
- 场景：WX5540H（不支持 IRF）+ V7 版本，企业园区 300+ AP，802.1X+MAC 混合认证。
- 效果：主备切换用户无感知，在线 2000+ 终端零掉线、零重认证。
- 行业：高校、医院、企业总部、工厂无线。
三、两种方案对比（快速选型）
| 项目 | IRF | VRRP+RBM |
|---|---|---|
| 设备要求 | 同型号、支持 IRF | 同 / 兼容型号，支持 VRRP+RBM |
| 表项同步 | 完全同步（镜像） | 会话级同步（用户 / 认证 / AP） |
| 切换时间 | 毫秒级 | 秒级（~1s） |
| 在线用户 | 无感知、不重认证 | 无感知、不重认证 |
| 适用规模 | 中大（500+ AP） | 中小（≤500 AP） |
| 推荐度 | ★★★★★ | ★★★★☆ |
四、结论与建议
- 能上 IRF 优先 IRF：性能最好、最稳定、运维最简单。
- 不支持 IRF 必选 VRRP+RBM：标准替代方案，完全满足 “同步表项 + 认证用户不掉线”，有大量成功案例。
- 实施要点：
- 主备 AC 型号 / 版本一致。
- 所有 WLAN / 认证配置完全一致。
- RBM 通道三层可达、无防火墙拦截。
无线能 RBM？开玩笑的吧，这 AI 答案
无线能 RBM？开玩笑的吧，这 AI 答案
