讨论个组网

主备也可以同时用

一、模式定性：必须配置 RBM dual-active 双主模式
两台防火墙各接 1 条运营商专线、两条链路同时跑流量，不能用传统主备（主备只有一台防火墙干活，第二条专线闲置）。
FW1 上联运营商 A 线路，FW2 上联运营商 B 线路；
两台防火墙开启 RBM 双活 dual-active，互相同步配置、会话表、安全策略；
内网对接堆叠核心做两组 VRRP 负载分担，实现流量分流。
二、组网拓扑链路规划
外网层
线路 A → FW1 untrust 口；线路 B → FW2 untrust 口；FW1、FW2 单独拉一根心跳互联链路，做 RBM 数据同步通道。
内网层
FW1、FW2 内网口分别对接堆叠核心两台成员交换机，两端均做三层 Route-Aggregation 三层聚合，无单点链路故障。
核心：两台交换机 IRF 堆叠，内网网关部署在核心，配置两组 VRRP。
服务器接入核心，服务器自身主备部署，无需链路聚合。
三、流量怎么走（主主分流逻辑）
正常双活状态
内网一半网段 / 终端网关走 VRRP 组 1（FW1 为主、FW2 备），流量从 FW1 走运营商 A 上网；
另一半网段 / 终端网关走 VRRP 组 2（FW2 为主、FW1 备），流量从 FW2 走运营商 B 上网；
FW1、FW2 各自处理对应流量，两条运营商带宽同时利用；RBM 实时双向同步会话表，任意防火墙故障，流量自动切换到另一台防火墙对应的运营商链路。
故障切换
FW1 / 运营商 A 断网：VRRP 组 1 自动切为 FW2 做主，所有流量全部从 FW2 + 运营商 B 转发；
FW2 / 运营商 B 断网：VRRP 组 2 切为 FW1 做主，全网流量走 FW1 + 运营商 A。
回程不乱跑关键配置
防火墙全局开启 nat preserve-next-hop enable（保存下一跳），外网回包严格原路返回对应防火墙，避免来回串墙断流。
四、整套必须配置的模块
1、防火墙 RBM 双主基础（两台 FW 全部配置）
plaintext
remote-backup group
backup-mode dual-active # 开启双主模式
local-ip 心跳本端IP
remote-ip 对端心跳IP
data-channel ip 网段掩码
hot-backup enable
session sync enable # 会话同步，断网不掉业务
configuration sync enable # 配置自动同步
2、内网双 VRRP 负载分担（核心配合防火墙实现分流）
FW1：VRRP10（优先级 120 主）、VRRP20（优先级 100 备）
FW2：VRRP10（优先级 100 备）、VRRP20（优先级 120 主）
内网网段一半网关指向 VRRP10，一半指向 VRRP20，天然把流量拆分到两台防火墙。
3、三层聚合对接核心
FW 内网口与堆叠核心之间创建 Route-Aggregation 三层聚合口，三层 IP 互通，提升链路带宽 + 冗余。
4、多出口路由 + 链路健康探测（防止运营商断了还继续发包）
两台防火墙分别配置默认路由指向各自运营商网关，搭配 NQA+Track 检测运营商链路死活；运营商线路故障时，对应路由自动失效，流量全部切换至另一运营商线路。
5、安全配套
安全策略全域放行 trust→untrust；NAT 做 EasyIP / 地址池上网；开启会话同步、原路回程 NAT。
6、服务器部分
服务器主备部署，静态 IP 接入堆叠核心即可；核心 IRF 本身冗余，服务器不用做链路聚合。
五、优缺点说明
优点：两条运营商带宽同时利用、互为备份；单防火墙 / 单线故障自动切换，业务无中断；核心堆叠消除交换机单点故障。
约束：内网需要划分两组网关实现分流；如果内网全部终端只使用同一个网关，则无法天然负载分担，只能靠防火墙做策略路由 / PBR 分流。
六、极简总结
防火墙 RBM 配置dual-active 双主，不能主备；依靠两组 VRRP 实现流量分流，两条专线同时承载流量。
流量逻辑：两组内网网关分别走两台防火墙 + 两条外网线路；任意链路故障，VRRP 自动切换全部流量至存活线路。
必开特性：RBM 会话同步、nat preserve-next-hop 原路回程、NQA 链路探测、两端三层聚合对接堆叠核心。
服务器仅需接入堆叠核心，自身主备即可。

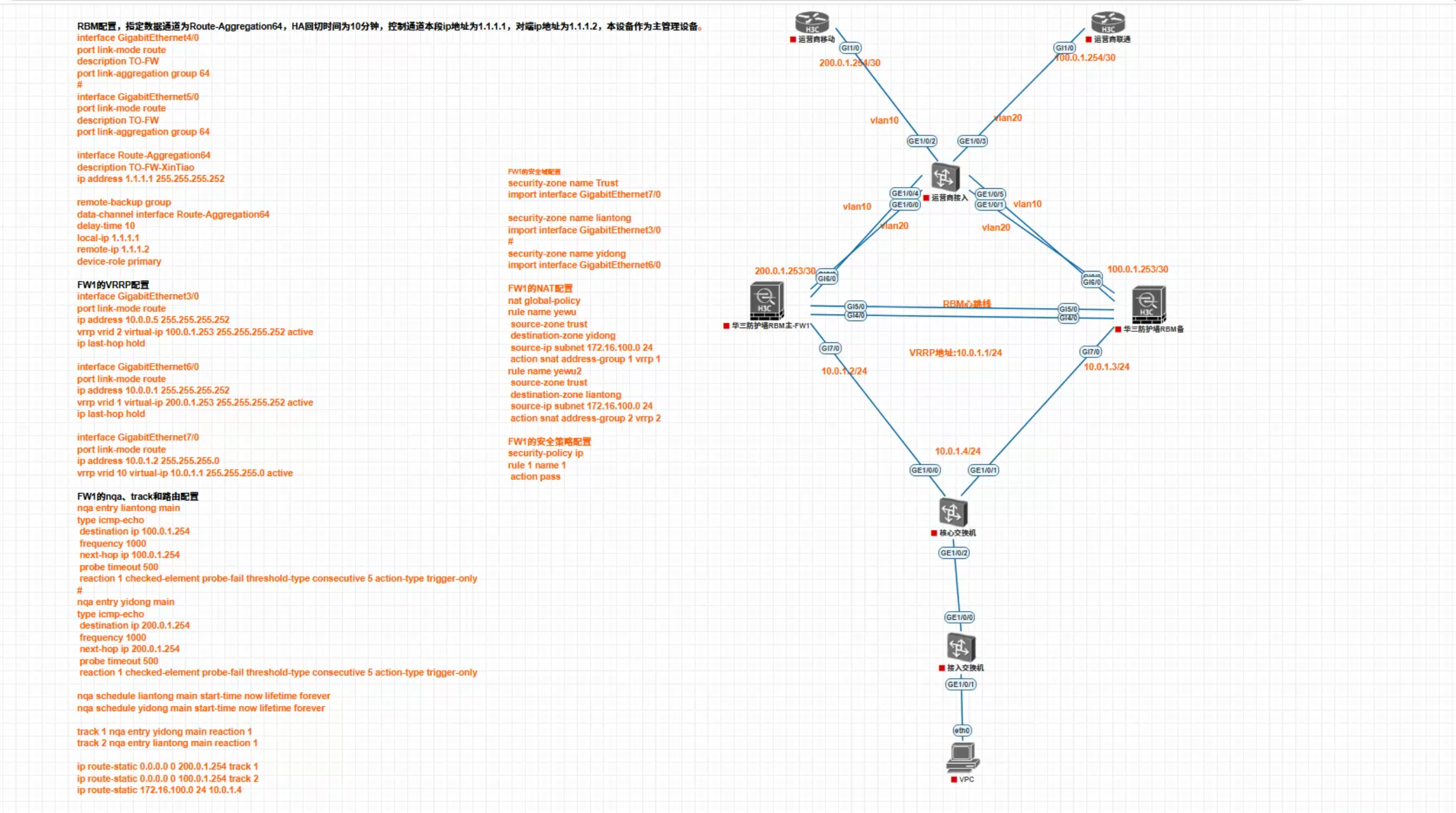

如图，建议主备，不建议zhu"zhu

根据你的需求，两台防火墙必须配置为 RBM（Remote Backup Management，远程备份管理）双主模式（也称双活模式）。只有这样才能让两台防火墙和两条专线同时工作，实现流量负载分担。

📌 第一步：模式定性——为什么是“双主”？

你判断“做主主”是完全正确的。只有双主模式才能让两台防火墙同时处理业务，充分利用两条专线的带宽。而传统的主备模式在正常情况下只有一台设备工作，另一条专线会处于闲置状态。

🏗️ 第二步：整体方案与流量走向

你的整体方案可以这样规划：

• 拓扑结构：两台防火墙各接一条运营商专线，形成“口”字形组网。防火墙之间通过独立的物理链路作为RBM心跳线，用于同步会话表等状态信息。

• 与核心互联：防火墙与核心交换机之间，通过三层聚合链路（Route-Aggregation） 连接，提高带宽和可靠性。

• 流量走向：

  • 上行流量：内网服务器流量到达核心交换机后，核心交换机根据策略将流量分发到不同的防火墙上。例如，可以基于源IP进行分流，让部分用户走FW1，部分用户走FW2。

  • 下行流量：从互联网返回的流量，会直接回到各自对应的防火墙，再通过聚合链路送回核心交换机。

⚙️ 第三步：核心配置要点

1. 防火墙基础与RBM配置

• 工作模式：将防火墙的工作模式设置为路由模式，并启用RBM功能。

• 接口与安全域：为连接专线的接口配置公网IP，连接核心的接口配置私网IP，并正确划分安全域（如Untrust、Trust）。

• RBM双主模式：在RBM配置中，将备份模式明确指定为双主模式（dual-active） 。

• NAT注意事项：如果使用NAT，且为PAT模式，为避免NAT端口冲突，需在命令中指定主备设备。

2. 与核心交换机三层聚合及VRRP配置

• 三层聚合：在防火墙和核心交换机上分别创建聚合接口，并将物理接口加入其中。

• VRRP配置：在三层聚合接口上配置VRRP。为实现流量负载分担，可以配置两个VRRP备份组，并让两台防火墙分别在不同组中成为Master。

  • 例如：VRRP 1的Master为FW1，VRRP 2的Master为FW2。内网服务器的网关可以指向VRRP 1的虚拟IP，而部分服务器的网关指向VRRP 2的虚拟IP，从而实现流量分流。

3. 流量引导与负载均衡

• 策略路由（PBR）：在核心交换机上配置策略路由，根据源IP地址或ACL将流量引导至不同的防火墙。

• 动态路由（BGP）：如果运营商支持，可以与运营商建立BGP邻居，通过BGP属性实现更灵活的负载分担。

4. 高可用性检测

• 链路检测：配置NQA（Network Quality Analyzer） 或BFD（Bidirectional Forwarding Detection） 来检测链路健康状态。当检测到链路故障时，可以自动切换路由，实现业务不中断。
